Промышленные котлы Ferroli на диатермическом масле. Линейка ELICOIL NO
В настоящее время многие вновь организуемые или модернизированные производственные предприятия используют в своих технологических процессах тепло, переносимое диатермическими жидкостями. В связи с этим, наш итальянский партнёр Ferroli выпускает несколько разновидностей промышленных котлов, работающих на диатермическом масле.
Основным преимуществом диатермических жидкостей (по сравнению с водой), является высокая температура закипания при атмосферном давлении – более 3500 C. Котельные, работающие на диатермическом масле, позволяют вырабатывать довольно высокие температуры при атмосферном давлении. Так же при использовании данной технологии отсутствует привычное появление очагов коррозии.

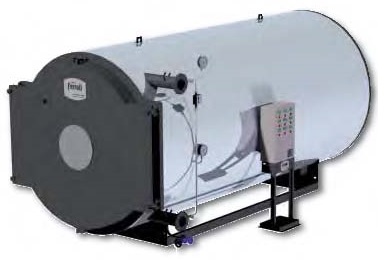

Котлы серии ELICOIL NO оборудованы спиральным трубным пучком с одним или более рядами и тремя эффективными ходами для дымовых газов. Пучок изготовлен из углеродистой стали без применения сварки, что значительно повышает его устойчивость, долговечность и безотказность. Применяются со струйными горелками, работающими на жидком (в том числе высокоплотном) или газовом топливе. В рамках данной серии выпускается пятнадцать типовых моделей, полезной тепловой мощностью в диапазоне от 116 до 5 815 кВт и производительностью по пару от 166 до 8 300 кг/ч (при условии применения испарителей Ferroli серии EVA.
Стандартное расчётное давление 10 бар.
Рабочая температура минеральных диатермических масел составляет 3000 С, а синтетических диатермических масел 3500 С. Разность температур впускного/выпускного отверстий при этом составляет 400 С. По запросу клиента могут быть разработаны и изготовлены котлы с необходимыми заказчику температурами.
Котёл выполнен в виде двух концентрических рядов, устанавливаемых внутрь цилиндрического корпуса, изготовленного из листового металла, герметичного к проникновению дымовых газов. Первым рядом котла является топка. Второй ряд является началом контура трёх ходов дымовых газов. Он делает оптимальным использование всей площади теплообменной поверхности.
Через дверцу горелки (с возможностью изменения направления открытия влево и вправо) осуществляется доступ к топке. Дверца покрыта изнутри слоем жаропрочного бетона и оборудована отверстием для контроля факела пламени и монтажной пластиной горелки.
Задняя дымовая камера покрыта изнутри слоем теплоизолирующего бетона и закреплена на котле посредством болтов. Она так же оборудована дверцей для очистки и креплением для присоединения хода дымовых газов.
Данные котлы выпущены в соответствии с Европейской директивой 97/23/EC (PED) и соответствуют национальным Европейским стандартам для резервуаров, работающих под давлением.
С целью сокращения теплопотерь и повышения КРД корпус котла полностью футерован высокоплотной минеральной ватой и защищён пластиной из нержавеющей стали (AISI 430).
Данное оборудование сертифицировано и соответствует следующим европейским директивам: 92/23/EC (PED), 2006/95 EEC, 2004/108 EEC.
Поставляемые котлы по желанию заказчика могут быть оборудованы следующими агрегатами:
Воздухоподогреватель: теплообменник дымовых газов/воздуха, который устанавливается в контуре дымового газа между котлом и дымовой трубой. Он позволяет увеличить КПД на ~4%. При использовании данного решения рекомендуется установить вверх по потоку промышленную горелку с отдельным вентилятором
Горелка: тип и марка выбираются в соответствии с требованиями заказчика.
Узел циркуляционного насоса масла с 1 или 2 насосами, оборудован клапанами, фильтрами, компенсаторами и манометром.
Панель инструментов оборудована рабочими и предохранительными контроллерами температуры.
Электрическая панель управления системы (котел, циркуляционный насос, расширительная емкость и т.д.).
Насос подачи масла.
Дегазатор масла: резервуар дегазатора для оптимального удаления воздуха при наполнении нагревателя и во время работы.
Накопительный масляный бак.
Открытый расширительный сосуд или расширительный сосуд, работающий под давлением.
B.E.C.S. (электронная конфигурируемая система управления котлом): система управления B.E.C.S. состоит из PLC, оборудованного высокоэффективным цветным сенсорным интерфейсом оператора. Интерфейс можно использовать для управления системой котел-топка-система централизованного отопления.
Пневматический терморегулятор с двухпозиционными клапанами. Если подключен испаритель, по запросу возможна установка следующих элементов.
Гидравлическое соединение между ELICOL NO и испарителем.
